Все про микротрещины в пайке на печатных платах

4 4 Mikrotreshhina v payke smd rezistora 1Здравствуйте, друзья! Сегодня попытаюсь рассказать почти все про микротрещины в пайке на печатных платах. Я не буду тут рассказывать про микротрещины в микросхемах, трещины в компаунде, в проводящих дорожках, в резисторах, конденсаторах и катушках индуктивности, сердечниках трансформаторов и кварцевых резонаторах. Все это темы для отдельных статей.

А в этом материале сможете прочитать о том, как выглядят микротрещины в пайке, почему они образуются, как проявляются неисправности от микротрещин, чем они опасны и как их исправить.

Как выглядят микротрещины в пайке на печатных платах

Микротрещины в пайке вокруг выводов радиоэлементов при монтаже в отверстие очень хорошо заметны даже невооруженным взглядом. Часто видны также отслоения дорожек от платы.

1 1 treshhinyi v pripoe na plate 1

1 2 treshhina v payke platyi kondensatora 1

1 3 krugovyie treshhinyi vokrug kontakta dioda 1

Микротрещины в пайке вокруг планарных радиоэлементов для поверхностного монтажа видны чаще всего под увеличением в микроскоп под определенным углом отражения света.

1 4 plohoy kontakt pripoya smd korpusa 1

Микротрещины в пайке контактов BGA микросхем не видны даже микроскопом. Иногда их можно увидеть с помощью микрозонда с подсветкой. Микрозонд представляет собой световод с линзой на конце. Его помещают в зазор между платой и микросхемой.

1 5 mikrotreshhina v sharike bga 1

Посмотрите видео о визуальных системах контроля качества пайки:

Почему образуются микротрещины в пайке

Микротрещины вокруг контактов, смонтированных в отверстие появляются чаще всего у контактов массивных элементов (трансформаторов, конденсаторов, дросселей) от вибраций платы даже в качественной пайке. Часто трещины появляются вокруг контактов разъемов питания, когда к ним приходится прикладывать усилия. Например, частые неисправности флешек связаны с механическим воздействием на разъем USB – со временем контакты разъемов отслаиваются или даже отрываются.

2 1 treshhinyi v payke vyivodnyih e%60lementov 1

2 2 krugovyie treshhinyi kontaktov tranzistora na radiatore 1

Микротрещины в припое на контактах SMD компонентов появляются от тех же вибраций и термических напряжений. Также частыми причинами являются дефекты в пайке – полости в толщине припоя, примеси, холодная пайка, наплывы, перегрев, быстрое охлаждение.

2 4 mikrotreshhinyi v pripoe komponentov poverhnostnogo montazha 1

Микротрещины в шариковых контактах BGA появляются из-за дефектов пайки – холодная пайка, плохая смачиваемость поверхностей контактов, быстрое охлаждение, смещения во время охлаждения, термические напряжения.

2 5 mikrotreshhina v kontakte bga mikroshemyi 1

Посмотрите, как паяют платы в Китае:

Как проявляются неисправности, если есть микротрещины в пайке

Микротрещины в пайке приводят к дребезгу в контактах, изменению тока нагрузки, пропаданию или появлению контакта при нагреве устройства в процессе работы. Все это чаще всего выводит из строя импульсные блоки питания. Они боятся резких перепадов напряжения в сильноточных цепях.

3 2 treshhina vokrug vyivoda kondensatora 1

3 3 treshhina v pripoe payanogo kontakta 1

Бывает так, что место пайки с микротрещиной сильно греется из-за малого сечения проводника. При этом плата начинает чернеть и обугливаться, появляется нагар, который, как известно проводит электричество. Это прямой путь к выходу из строя источника питания и высоковольтных цепей.

3 4 treshhina v pripoe smd rezistora 1

3 5 mikrotreshhina v pripoe sharika mikroshemyi v korpuse bga 1

Чем опасны микротрещины в пайке в работающих устройствах

Самое опасное в микротрещинах – это искрение и воздушный пробой в работающей электронике. Все это сопровождается пожароопасными искрами, громкими хлопками, едким дымом, нагревом и плавлением пластика. Это опасно для человека.

4 1 mikrotreshhinyi na plate ZHK monitora 1

4 2 Mikrotreshhinyi v payke na plate bloka pitaniya ZHK monitora 1

4 3 Mikrotreshhinyi v payke na plate bloka pitaniya 1

Для электронной схемы это опасно выходом из строя силовых транзисторов, дорогостоящих процессоров и выгоранием дорожек платы. В общем, приятного мало и ведет к дорогостоящему ремонту. На фото показаны дефекты пайки smd компонента (резистора) и неоднородности в BGA-шариках.

4 4 Mikrotreshhina v payke smd rezistora 1

4 5 rentgen snimok pustot v sharikah bga 1

Как исправить микротрещины в пайке

Исправить микротрещины в припое чаще всего очень легко – нужно провести качественную пайку с хорошим флюсом.

5 1 kak ispravit mikrotreshhinyi v payke 1

Контакты DIP-корпусов микросхем и выводов радиодеталей можно пропаивать с твердым, гелевым или жидким флюсом. В любом случае он смачивает спаиваемые поверхности и способствует растеканию припоя. Также выводит примеси и воздух из полостей на поверхность припоя. После пайки флюс лучше смыть.

5 3 treshhinyi v payke kontakta 1

5 4 plohoy kontakt pripoya na plate 1

Многие дефекты пайки SMD компонентов устраняются быстро и просто. Контакты SMD элементов лучше пропаять с гелевым или жидким флюсом, избегая образования лишнего скопления припоя. Жидкий или гелевый флюс легче смыть после пайки.

Дефекты контактов BGA микросхем очень плохо поддаются исправлению без снятия микросхем с платы. Известна популярная методика прожарки и шатания микрочипов с гелевым или жидким флюсом. Однако такая процедура помогает ненадолго. Дело в том, что примеси и воздух из полостей в припое не может выйти при тех силах поверхностного натяжения, которые есть в шариках припоя. Даже с учетом повышения текучести за счет флюса.

5 5 holodnaya payka sharikov bga 1

Посмотрите, как проводится профессиональная пайка:

Источник

Микротрещина в плате

Помощь в написании контрольных, курсовых и дипломных работ здесь.

Элементы на плате БП
Подскажите пожалуйста названия элементов на плате.

3.3V на плате stm32vldiscovery
Доброго всем времени суток. Столкнулся с непонятной для меня ситуацией: есть плата.

Контакты на плате
Жесткий диск Seagate Barracuda Green, не видим компьютером. Просто при подключении не гудит.

Вопрос по плате.
Привет,я тут новенький. Прошу подсказать как сделать простейшую плату для того чтобы светодиоды.

конечно ронял:-)судьба у моих телефонов такая:-)

Добавлено через 2 минуты
а почему не лечится?можно наверно саму плату поменять.сложно конечно все детали перепаять,но можно.фигня в том,что телефон относительно старый и редкий,плату наверное не найти уже.

А «не дешево»-это два три косаря?

Добавлено через 38 секунд
У меня уже есть новый телефон=)но все равно хочу поченить тот,уж больно хорошо был.

Царапинка на материнской плате
Здравствуйте! я вот сегодня плату в другой корпус ставил,купил новый корпус и стал все.

Подойдет ли оперативка к плате?
Подойдет ли оперативная память Kingston HX318C10F*K2/8 к материнской плате MSI B85-G43 Подскажите.

Создание отверстий на плате
Добрый день. Интересуют несколько вопросов по созданию отверстий на плате: 1. Читал, что люди для.

Источник

Ювелирный ремонт сломанной многослойной платы телефона

Перевод не требуется, т.к. комментариев автора видео почти нет.

1533824459233514387

Сообщество Ремонтёров

6K постов 35.3K подписчиков

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Самое что удивительно, что он ни один контакт не прозвонил перед тем как заливать компаундом.

1537283127151862171

154307363619293760

не битый, не крашеный, пользовалась девушка

Восторг и белая зависть!Сеньор может себе сказать:». я себе уже всё доказал. Брависсимо!

Читайте также:  телефон горячей линии банка хоум кредит бесплатный в смоленске

От такi дела мучачос.

Антенный фидер прямо поверх цифровых линий без разделяющей земли. Даже не знаю, стоило ли это того.

Не иначе на этом телефоне было что-то архиважное.

А сколько может быть максимум слоев о современной техники?

и кстати руки у него не трясутся.

Похоже на слабо делал.

Что можно сказать, когда паяешь несколько рядом находящихся мелких дорожек комариными пиписьками? Только:

1522859669126314560

Какое-то чесание пятки через спину.

Смело, но колхоз. Согласованную полосковую линию куском проволоки заменил.

Мне одному послышались несколько раз обороты со словом «дохуя»? 0_о

хер с ним, заморочился молодец, ЧО ЗА ТРЕК в видосе.

Так запариваться имеет смысл, если имеется какое-то редкое и важное оборудование (скажем, для станка, день простоя которого стоит дохуиллиард денег). Видно, что человек обладает хорошим скиллом, и это здорово, даже учитывая, что делает он это исключительно для души)

Потрясающе. Что то думал слоев поменьше будет

КАК ОРГАНИЗОВАН БИЗНЕС ПО РЕМОНТУ ТЕХНИКИ (ОБМАНУ ЛЮДЕЙ) НА ПРИМЕРЕ КРУПНОЙ ФЕДЕРАЛЬНОЙ СЕТИ ЛЖЕСЕРВИСОВ (ЧАСТЬ 3)

Часть 3 (структура, наименования, адреса, руководители).

Спасибо, что прочитали предыдущие части:)

Я понимаю, что это узконаправленный лонгрид. Я надеюсь уже ни у кого нет сомнений, что проблема никак не укладывается в штампованную канву сюжетов в СМИ «бабка-лохушка и неуловимый мошенник». Потому что дело не в сумме среднего чека и неграмотности, а в зелёном свете от государства, масштабах бизнеса и выходе организаторов за пределы оборзелости, их безнаказанности. Смотрите шире.

Уже дюжину лет люди безрезультатно бегают по судам и отделениям полиции с надеждой на правосудие, возюкаются с неадекватными представителями сервиса, чьи родители не вложили им в своё время хотя бы минимальный набор нравственных качеств. А в это время с тем же упорством собственник этого бизнеса скупает недвижимость в городах рф, играет на бирже, а его жены бегают по бутикам и заграницам. Такие люди потом ещё формируют образ настоящего “москвича”

Предлагаю теперь заглянуть за стойку ресепшн лжесервисов, посмотрим что представляет собой эта компания изнутри. Пришлось запастись терпением, чтобы всё свести в одну кучу, дефицита информации не было: ежедневно в замечательную группу https://vk.com/rossiaservisobman пишут очередные потерпевшие, скидывают документы, кинутые сотрудники охотно делятся информацией, а ЕГРЮЛ даёт официальные данные. Итак,

Направления бизнеса компании:

Федеральная сеть стационарных сервисных центров по ремонту цифровой техники (мобильные телефоны, смартфоны, планшеты, ноутбуки, компьютеры, моноблоки, телевизоры, проекторы, фотоаппараты, кофемашины и любые другие виды цифровой техники). Как мы помним, у «федеральной сети» нет юридически оформленных обособленных подразделений (филиалов или представительств) с единым брендовым названием. В каждом городе сервисные центры работают под разными юридическими лицами и официально не имеют никакой связи на федеральном уровне ни между собой, ни с московской управляющей компанией. Но всё это одна шарага с управляющей компанией на Новодмитровской 2 к.2.

Федеральная сеть выездных мастеров по ремонту бытовой техники (стиральные машины, холодильники, посудомоечные машины и др.). Данное направление бизнеса начало свое интенсивное развитие с начала 2021 года. Хотя этот «монстрик мошенничества» находится еще пока в новорожденном состоянии и только учится держать голову, но перспективы его развития с безнаказанным масштабным распространением по всей России не менее серьезные. Мастера по ремонту выездные, расходов на стационарные сервисные центры не требуются, управление из Москвы в режиме он-лайн несколькими кураторами. Запасные части приобретаются за счет клиента, нет ни адресов, ни региональных ООО. Кидай людей сколько хочешь, даже не придется тратить время на утомительных гостей в виде нарядов полиции и разгневанных обманутых клиентов. Поспешные переезды тоже не нужны. По сути это те домушники, с которых начинался компьютерный сервис, только видимо проделана работа над ошибками. Ведь ранее от такой схемы отказались, потому что мастерам частенько перепадало с кулака.

[Информация об организации удалена в связи с отсутствием подтверждения информации]

163508426811787006

1635084284183452338

Зона покрытия и однодневки:

В настоящее время регионами присутствия сервисных центров данной сети являются: г.Москва, г.Санкт-Петербург, г.Ярославль, г.Нижний Новгород, г.Воронеж, г.Волгоград, г.Саратов, г.Самара, г.Тольятти, г.Ростов-на-Дону, г.Краснодар, г.Казань, г.Уфа, г.Челябинск, г.Новосибирск, г.Екатеринбург, г.Омск, г.Тюмень, г.Пермь, г.Красноярск, г.Иркутск.

Адреса на момент написания статьи:

Екатеринбург ООО Контур – Первомайская 24в

(Не совсем корректно указывать Ремспект, юридически он оформлен совсем на других людей, но пусть тоже будет, менее зловредным он не является. Там работают бывшие менеджеры сети, цыплята вылетели из клетки и свили своё гнёздышко, ещё борзее предыдущего)

Краснодар ООО Лидер – ул. Архитектора Ишунина 8

Волгоград ООО Лидер – 7-й Гвардейской 7

Ярославль ООО Альянс – Красный съезд 6

Сервисы туда-сюда переезжают, поэтому актуальную инфу можно будет находить по ссылке:

Там же будут пополнения по ООО лжесервисов и их ИНН. Ниже перечисляю для индекса в порядке от свежих к ликвидированным, а также перечисляю директоров, которые являются реальными организаторами и активными исполнителям, чтобы страна узнала своих героев. Не зря же они надбавки получают за оформление ООО на себя. Помимо мамкиных хулиганов, которые вкалывают на кусок Голда (прошлая фамилия Иванченко) с преданностью своему делу, есть ещё совсем древние исполнители и подставные директоры из реестра массовых руководителей, которых мы для экономии символов не указываем, но они есть.

ООО «Решение» 7727470795, ООО «Экспресс» 9724033582, ООО «Система» 7707451770, ООО «МИР» 7708393506, ООО «Контур» 9728025208, ООО Лидер 9728024927, ООО Альянс 9728018419, ООО Акцент 9717093799, ООО «НОВА» 9728010307, ООО «Эдельвейс» 7726466370, ООО «Гарант» 9724002030, ООО «Альфа-КС» 7728490995, ООО «Айклиник» 7708354793, ООО «Омега» 2311262845, ООО «Смарт-Про» 7728433316, ООО «Аттента» 7703457322, ООО «АДАМАНТ» 7704406000, ООО «ВКС» 9715288143, ООО «Девайс Сервис» 9715268147, ООО «ВКС” 7715462790, ООО «Диском» 7701402127, ООО «Форт» 7715835339, ООО «Далсер» 7714918790, ООО «ИЛИОН» 7743904591, ООО «Рефайл» 7706786614, ООО «Столичный центр» 7719594331, ООО «Политехмаркетсервис» 7715551471

Я даже не представляю себе сколько это обманутых людей. Сотрудники подтверждают, что “до результата”, до есть до реальной заявки, исход которой печален для потребителя, доходят 30 процентов поступающих запросов на ремонт, то есть минимум 10 человек в день в одном филиале, а по РФ 220 это человек в день. В месяц это 6600 человек. В год 80 тысяч человек. По самым-самым скромным подсчетам. Прикиньте сколько это за дюжину лет их работы? А в деньгах?

Генеральные директоры и учредители (плюс их ИНН) ранее принимающие или по сей день принимающие непосредственное участие в работе структуры согласно данным из ЕГРЮЛ:

Черкашина Ольга Андреевна 773718580195

Ризванова Венера Азаматовна 591880562188

Синкин Денис Юрьевич 421718416378

Братан Евгений Дмитриевич 774347771890

Берш (Сергеева) Ольга Андреевна 366230814562

Сергеева (Берш) Ольга Андреевна 366230814562

Смирнова Ксения Юрьевна 782617436344

Карташова Ольга Юрьевна 463311527940

Куц Вячеслав Юрьевич 637800508602

Климов Тимур Алексеевич 637208943235

Читайте также:  телефон с бесконтактной оплатой недорогой

Шарифбеков Сухроб 213004656048

Штенцова Ольга Владимировна 590420154163

Иванцов Денис Юрьевич 246513029180

Панина Анна Сергеевна 661586464503

Крупянко Алёна Игоревна 752905803224

Мемединов Ленор Факитович 233700242767

Мемединова Эльмира Леноровна 233708985958

Пашков Данила Михайлович 860506460958

Силантьев Артём Олегович 631629556960

Михайлов Александр Сергеевич 773270726427

Панина Ольга Александровна 503011631776

Губанов Виктор Владимирович 341602897256

Созинов Сергей Сергеевич 502900740284

Иванченко (Голд) Игорь Александрович 233708592298 (тоже сам лично проскакивал как Гендир и учредитель)

Это только официальные лица. На ОПГ не тянет ли уже? Ну ладно, разбавим скучные данные из налоговой музыкальной пятиминуткой от двух генеральных директоров лжесервисов. Да, бывают и такие приколы, что среди управляющих есть публичные личности, которых узнают их кинутые клиенты. Могли бы и дуэт после работы организовать:) Или баттл там йоу THENOTFACE VS Bratan. ООО МИР vs ex ООО Смарт-Про. Осторожно, контент 18+, потом требуется гигиена ушей. Вот такие люди талант свой зарывают у Голда.

Перейдём к, пожалуй, самому занимательному.

Штат и идейно-вдохновленная команда

Задействованы единовременно по РФ +-500 человек (в большинстве не имеют официального оформления или оформляются на полставки на ИП). Что скажете?

Рассмотрим департаменты, которыми рулит команда мечты во главе с Иванченко (Голд) Игорем. Следствие потом внесёт точные цифры, но общая картина следующая:

Департамент интернет-маркетинга Никиты Андреева. Обеспечение входящего трафика заявок через высер тысяч липовых сайтов-клонов.

— Директологи контекстной рекламы

Департамент продаж Лёши Вавилина и его мальчиков (Данков, Ромашкин, Кузнецов, Чулков). Управление разводилами по ремонту цифровой техники.

— Отдел менеджеров-разводил 20 чел.

— Отдел контроля качества

Кстати, это тот самый менеджер, который вывалился из гнезда и теперь по факту организовывает развод в ООО Ремспект. Его недавно сфоткали при разборках с очередным клиентом.

Департамент управление сервисами Даши Быковой. Управление операционной деятельностью по киданию людей на деньги и технику. Дел тут выше крыши.

— Региональные директоры (4 чел)

— Управляющие сервисными центрами (УСЦ) в каждом филиале (22 чел.)

— Старший логист в каждом филиале (21 чел.)

— Менеджеры по логистике (сидят на приёме-отдаче, 60 чел.)

— Курьеры пешие и водители-курьеры (150 чел.)

— Мастера-схемари (80 чел.)

— Менеджер по адаптации (обучению)

Управление домушниками по ремонту бытовой техники Димы Власенко и Оли Фадеевой (новое амбициозное направление, приступили к разводу людей у них же дома). То же покрытие что и у сервисных центров. В процессе наладки двумя кураторами.

Отдел по управлению коммерческой недвижимостью Эльмиры Мемединовой. Сделки по покупке/продаже региональной коммерческой недвижимости, аренда, сдача в аренду площадей. Компания активно покупает недвижимость по РФ, благо средства позволяют, и заодно жена собственника при деле.

Ну и в сопровождении человек 15.

Финансовый департамент (открыта вакансия)

HR-Департамент (открыта вакансия)

Юридический отдел с отважным Чернецким в авангарде (нужно быть очень смелым, чтобы везде светиться как официальный представитель в судах и при обысках, будет в первых рядах при допросах)

1635085834188612396

На hh.ru стоит остановиться поподробнее. Они как Яндекс.Директ, Яндекс.Карты и 2ГИС. Всё понимают, всё знают, но интересы пользователей на последнем месте. Им уже была написана уйма жалоб от сотрудников, тыкали в факты, в сюжеты в СМИ, в идентичность профиля с замоченной репутацией и новенького профиля с теми же вакансиями, представителями, адресами. Пользователям они пишут, что не имеют право вмешиваться, а рекрутерам в этот же момент звонят и говорят, что мол “неинтересно чем вы там занимаетесь, главное чтобы имя hh не страдало, наймите serm-менеджера уже”.

1635085879176424474

1635085898174024647

Так вот давно уже пора этим платформам для бизнеса сесть за стол с представителями законотворчества и с разработчиками. И договориться, каким образом они будут исключать мошеннические структуры из своей выдачи пользователям. А не плевать с высокой колокольни и выставлять счета злоумышленникам.

А нам пора перейти к 4 части. Берегите себя, не болейте, и остерегайтесь мошенников:)

m2546508 962148068

1533824459233514387

Когда хочется сделать самому. Iphone 7 замена аккумулятора или перемычка за 5 тысяч

163471581114920170

1634716049152217781

И было просто решено оторвать защиту дисплея и аккумулятора))

1634716237181040057

А после замены аккума просто скрепить ремонт дружбой за стаканом сока скотчем))
И всё заработало.
Но есть одна проблема.
Телефон просто так не может быть у меня, а значит что то пошло не так:

1634716355121181385

Отказал тачскрин. На телефоне остались важны фотографии и заметки. Как спасти?
Правильно.
Дополнительными затратами.
Ремонт нужно сделать быстро, а значит завершаю предыдущий и сразу принимаюсь за этот.
Как по мне, так я уже знал в чём тут дело.
Под оторванной гильзой проходят дорожки от разъёма дисплея до процессора, а значит тут обрыв.

1634716542151546934

Убеждаюсь что это действительно так и начинаю копать))

1634716544182822434

Предварительно согласовав стоимость ремонта естественно)
Всё я буду делать прямо в корпусе не доставая плату, во втором слое.
На фотокарточке сверху видно, что одна дорожка порвалась, а значит её нужно поправить.

1634716658160865729

Лёгким движением паяльника зарабатываю 5 согласованных тысяч за срочный ремонт.

1634716717142830282

Тач взлетел как положено.
Закрепляю ремонт от внешнего воздействия уф-маской

1634716745156665382

Делаю заново проклейку дисплея

1634716798131063399

Закручиваю недостающую защитку и вкручиваю уже обычные крестовые винты на случай, что бы можно было открутить хоть ножом в полевых условиях xD

1634716967114053405

Обязательно защитный гарантийный стикер для обезопасивания себя

1634717007160368363

Всё))
Получасовой ремонт завершён успешно.
За место оторванной гильзы оставил пустоту, так как запаивать новую не было смысла, ибо цепляться не за что. Будет пусто.
Особой роли в отстёгивании шлейфов при ударе эта гильза не несёт.

Задать вопрос можно тут или на почте, контакты которой можно найти по моему нику в гугле.
Так же можно написать в инсту, где так же можно замониторить видосики Ваших текущих ремонтов, которые тут я показывать не хочу.

m2546508 962148068

1533824459233514387

Когда реально оно само сломалось. Iphone 11

Добрый.
Недавно видел тут комментарий от @TytMoiNick, что его клиенту показалось дорого отдавать 10 тысяч за сеть на 11 айфоне и что это стоит максимум 2к.

Сегодня я покажу суть такого ремонта и почему это не будет никак стоить 2 тысячи.

1634476980179034664

Проблем тут может быть несколько и первое, с чего нужно начать, это подключить другой оригинальный нижний шлейф, так как можно было бы предположить, что «где то отошёл контакт наверное».
Это и было мной сделано в первую очередь.

1634476980176924555

Но работать от этого не стало лучше и по всей видимости следующий по цепи идет чип wifi.
Почему?
Потому что грамотно обрисовали историю поломки.
«Телефон заряжался в машине через беспроводную зарядку и после этого перестал ловить сети wifi и не подключается к блютуз».
А теперь включаю логику:
Микросхема контроллер беспроводной зарядки находится как раз рядом с wifi микросборкой и вероятно после нагрева произошёл отвал.
Не чипа.
А микросхемы внутри него, так как отвал таких чипов с огромными выводами на массу в случае перегрева бывает крайне редко.
Не беру в расчёт Iphone 5s/6/6s/7/8. У них чип сидит на самом краю платы и прилегает к корпусу, поэтому все вибрации и удары, особенно в верхней части, берёт на себя. Ремонт там тоже лёгкий, ввиду доступности расположения и возможности программной отвязки чипа из памяти.

Читайте также:  телефон паспортного стола в рузаевке

1634476976135040529

Делается это через инженерный режим purple mode.

1634476995156148032

Правда поддерживаются модели всего лишь до iphone 10. Далее китайцы ещё не придумали способ открыть канал для программатора.
Значит всё нужно делать вручную)
Согласовываю стоимость замены чипа по прайсу в 10000р.

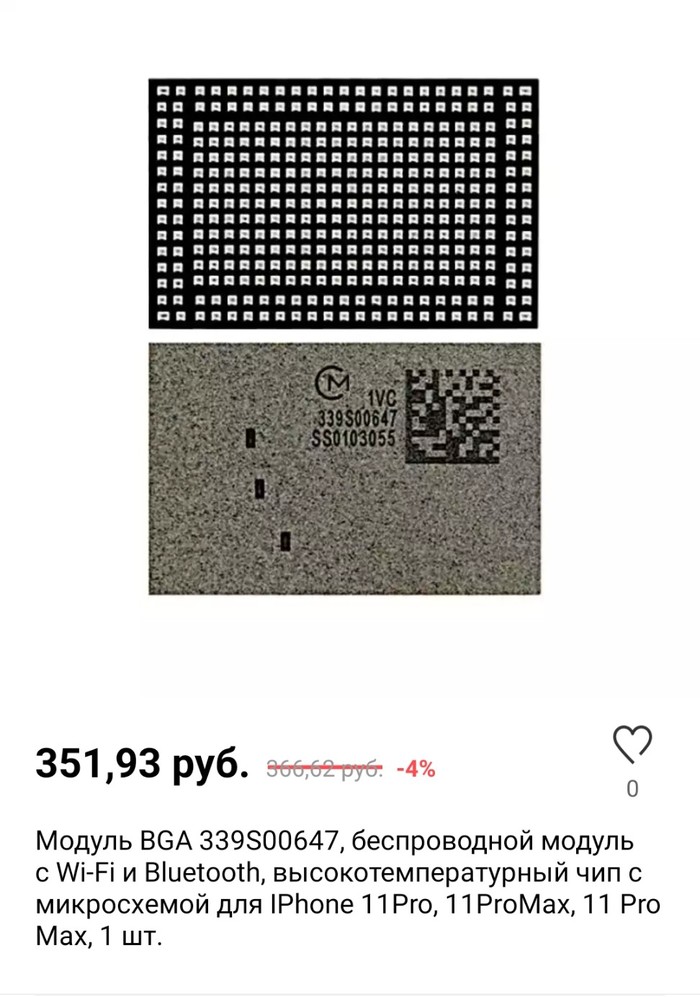

При стоимости микросхемы на али за 351,93р на момент прикрепления этого фотоскрина:

1634487695120685212

Скажете r.fon охренел?
Барыга, мошейник, уголовник, обманщик выскочка? Так меня тут обычно далёкие от сути ремонта и называли)
Даже не обидно))
Беситесь дальше))

Итак. Цена за работы составляет 9649р.
Разогреваю плату на нижнем подогреве за 5 тысяч+горячие колодки для каждой модели за 1600р от iphone 10 до iphone 12 pro max.
Хотяяяя..
Можно же сделать всё на утюге, просто перевернув его и включить на максимум.

1634476989144360979

И тупо отпаиваю его феном не забывая о термопрофиле пайки, что бы не реболлить рядом стоящие микросхемы беспроводной зарядки/кп модема/самого модема и nfc.

1634476987138584154

Микросборку я конечно же не покупал, а взял с донорской платы так как уверен, что она была рабочей.

163447693013362379

Далее обычная запайка. Тут любой новичок справится.

163448858713450051

Основная часть, вернее 40% работы закончена.
Так как наш китайский программатор не умеет подключаться к памяти через DCSD к 11 яблоку, то придётся снимать pcie чип памяти и редачить в программаторе.

Обычно при увеличении памяти я спиливаю данный чип во избежании нагрева, но тут нужно оставить родной, а значит надо аккуратно снять без последствий
(такую историю не соблюдения термопрофиля пайки покажу в следующих постах)

1634489068142787403

Утепляю процессорную сторону всевозможными теплоотводами:

1634476993137274546

Под микроскопом буду зачищать компаунд по кругу микросхемы, что бы кондюки с резисторами не отлетели вместе с чипом в неизвестном направлении.
Это я показывать не буду, а оставлю за кадром. Просто говорю что я сделал xD

1634476994122676618

1634476995197784351

1634476976194525670

И кидаю в программатор за двадцать рублей:

1634476976144318282

После отвязки чипа одной кнопкой нужно его отформатировать, тем самым похерив данные клиента, которые предварительно были не нужны или забекаплены.
Потом запаять чип и верхнюю часть платы. Тут я схалтурил и не стал перереболливать шары на рамке, оставил заводские на удачу, что платы сварятся хорошо)
Телефон уронился в dfu, так как файловая таблица была удалена:

163447699313994613

1634476994153626190

Шалость не удалась xd
Не села часть рамы и из за этого модем прошиться не смог.
Балин.
Снова раскидываю платы и делаю всё по правильному:

1634476994166293216

1634476991186130248

Тут снова произошла трагедия. Телефон перестал реагировать на всех раздражителей, а причина в том, что часть контактов прилипла к массе:

1634476996194197133

Это тест-пойнты и они по сути нужны для проверки платы на заводе. На десятках я уже автоматом убираю с них шарики во избежании дополнительного расхода времени на переделку запайки рамы.
Навозившись вдоволь после прошивки проверяю wifi

1634476987182938784

Завелось)))
Далее сборка с обязательной проклейкой дисплея, а то многие про неё забывают или «оставляют за кадром»

1634476989154487160

И собсно окончательная зачистка пальцев и пыли. Как будто нас тут не было.
Заметаем следы xD

1634476990145712702

Два раза проверяю всё оборудование телефона и кладу на полку для трехдневного тестирования.

1634476995151820160

163450124217791263

Всё раб. Беспроводная зарядка тоже.

Стоимость ремонта 10000р.
Затраты 0 (донор был куплен ранее за 5 тысяч)
Затраты на нужное оборудование для этого ремонта

30 тысяч.
А опыт бесценен)
Заняло времени 4 часа, хотя это можно сделать и за 2 при идеальных обстоятельствах. Правда почти неделю лежал на полке и ждал своей очереди ремонта.

Как считаете при всех переменных стоит ли такая работа 10к?

Задать вопрос можно в нашей инсте.
Там же есть история этого ремонта в видеоформате, а так же десятки текущих ремонтов, которые тут показывать не хочу.

Найти сайт или почту в гугле по нику R.Fon

1633940784251080610

КАК ОРГАНИЗОВАН БИЗНЕС ПО РЕМОНТУ ТЕХНИКИ (ОБМАНУ ЛЮДЕЙ) НА ПРИМЕРЕ КРУПНОЙ ФЕДЕРАЛЬНОЙ СЕТИ ЛЖЕСЕРВИСОВ (ЧАСТЬ 2)

Часть 2 (ведомства и компании, которые своим бездействием обеспечивают лжесервисам стабильную успешную работу).

Продолжаем полный разбор проблемы недобросовестных игроков рынка по ремонту компьютерной и бытовой техники. Спасибо за внимание и отклики к прошлой статье. Конечно, анекдоты и мемы находят больший отклик, но не могу не заметить, что и на эту тему комментариев было очень много. Видно, что люди утомились находить за каждым углом какие-то криминальные конторы, у которых единственная задача обмануть и нажиться.

Напоминаю, что мой доклад состоит из 4 статей, неделю назад вышла первая часть-статья. В ней описывались схемы обмана клиентов:

Да здравствует самый гуманный суд в мире. Как организаторы лжесервисов, для которых закон не писан, выплывают с помощью законов.

Теперь рассмотрим сценарии, что делает потерпевший, когда понимает на кого попался. И увидим, к сожалению, что самая защищенная прослойка населения в данном случае получается у нас злоумышленники.

Со злоумышленниками не работают правовые аргументы и логика при вызволении техники, а менеджеры ведут себя очень борзо и нахраписто. Поэтому потребитель как правило автоматом идёт звать полицию. Как мы помним, в этой организации принято отказывать клиенту в праве посмотреть свою технику на исправность, требуя сначала подписать акт и заплатить деньги. Но увы, в данном случае полиция выполняет функцию секретарши, которая носит бумажки. Возможно где-то случались исключения из-за локального авторитета и неравнодушия участкового. Говорят ещё может помочь звонок на телефон доверия МВД с просьбой вызвать обэп и проверить не оборотень ли участковый. Кстати, стоит уточнить, что бывали и капризы со стороны сервиса: требовали от клиента исключительно наличные деньги. Обоснование незатейливое: якобы терминал будет только через неделю. Это тоже прекрасный повод обратиться в обэп и налоговую, минуя апатичного участкового.

1634520311198722484

Алло, гражданский суд?

Так что клиента в конце концов ждёт только игнор или весточка о завершении производства на основании “невозможности установить местонахождение должника, его имущества либо получить сведения о наличии принадлежащих ему денежных средств…” (229-ФЗ статья 46 п. 1 п.п. 3). Что-то вроде: “Тук-тук, тут живёт должник по судебному производству? Нет? Хорошо, простите, до свидания”:)

Так у нас легализована безнаказанность. Кажется, только приставы и не в курсе местонахождения нарушителей. Есть уйма бывших сотрудников лавки, кто может с удовольствием показать пальцем, что главный бенефициар и котлетодержатель обитает в комфортабельном Савёловский-Сити. Формально там располагается конечно же другое ООО, а не ООО-однодневки, поэтому и с нашего рыжебородого гуся течёт вода.

Вот так выглядит это в базе ФСПП:

1634520738157148849

Источник

Поделиться с друзьями
Компьютеры и игры
Adblock
detector
